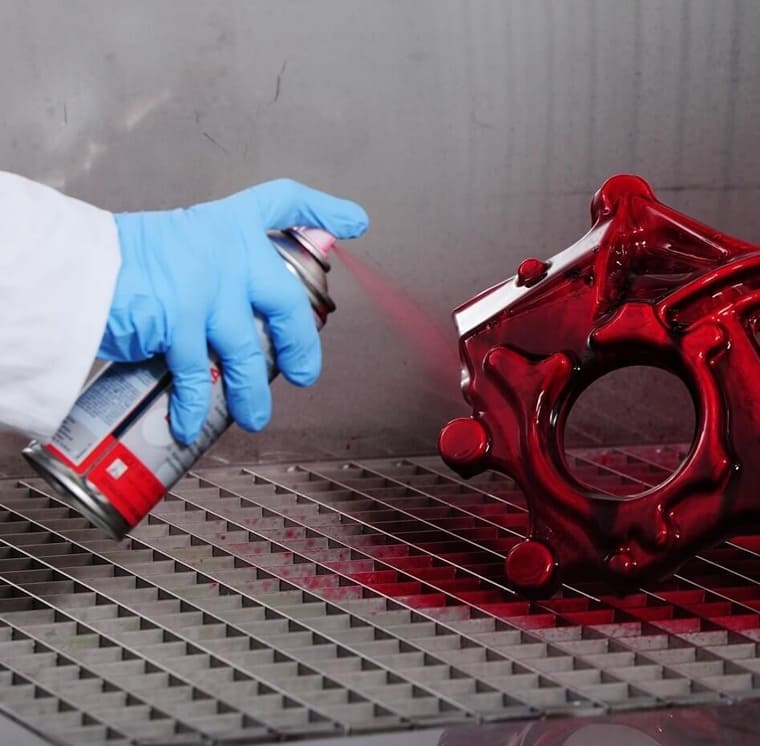

Badania penetracyjne spoin to jedna z najstarszych metod badań nieniszczących umożliwiająca szybkie, a zarazem proste wykrywanie nieszczelności i nieciągłości złączy spawanych i materiału. Wykonywane są przeważnie po badaniach wizualnych przeprowadzonych przez wykwalifikowany do tego zespół. Badania penetracyjne spoin polega na wnikaniu cieczy (tzw. penetranta - środek na bazie glikolu lub oleju) o specjalnych parametrach wilgotności, dzięki czemu może wniknąć w głąb wąskich przestrzeni i szczelin. Nadmiar penetranta po pewnym czasie usuwamy zmywaczem. To przygotowuje materiał do użycia wywoływacza, który reaguje z penetrantem i pozwala na ujawnienie i wywołanie niezgodności na powierzchni. Oczywiście przed rozpoczęciem każdego badania penetracyjnego element badany musi być dokładnie oczyszczony i wysuszony. Badanie możemy przeprowadzić w trakcie wytwarzania i produkcji detalu jak również po jego wykorzystaniu. Badania penetracyjne to badania powierzchniowe, więc ich wynik jest uzależniony od warunków środowiskowych, dlatego ważne jest rzetelne przygotowanie i profesjonalne przeprowadzenie badania.
Badania penetracyjne są powszechnie stosowane w praktyce przemysłowej. Metoda ma swoje zastosowanie we wszelkich materiałach nieporowatych tj.: stopy lekkie, stal, stal węglowa i austenityczna, żeliwa i staliwa, ceramika, metale ferromagnetyczne, stopy aluminium i miedzi. Badania penetracyjne pomagają wykryć nieciągłości na elementach kutych i odlewanych, połączeniach spawanych i lutowanych, wyrobach walcowanych, spoinach, detali i elementów po obróbce mechanicznej oraz innych elementów, które nie są mocno porowate. Wykryć możemy pęknięcia, pęknięcia zmęczeniowe w trakcie eksploatacji, zakucia, wgłębienia, rysy, pęknięcia, przyklejenia i pory oraz wszelkich wad otwartych.
Wyróżniamy trzy techniki w zależności od cieczy penetracyjnej jakiej użyjemy: barwna, fluorescencyjna, barwno–fluorescencyjna.
W przypadku metody barwnej stosujemy zestawy do profesjonalnych zastosowań za których pomocą jesteśmy uzyskać bardzo dużą czułość badań. Badania penetracyjne techniką fluorescencyjną polegają na skorzystaniu z barwników, które pod działaniem promieniowania ultrafioletowego uwydatniają wady, które zaczynają być widoczne w ciemniejszym tle, dlatego w celu lepszego wykrywania i obserwacji wyników badań należy zaciemnić stanowisko badawcze.
Połączeniem obu technik jest metoda barwno–fluorescencyjna w której wyniki obserwować możemy zarówno w normalnych warunkach światła widzialnego jak i ultrafioletowego.
Nasza kadra to zespół wysoko doświadczonych i szeroko wykwalifikowanych specjalistów w zakresie badań penetracyjnych i nieniszczących. Na bazie wieloletniego doświadczenia przy mniejszych oraz większych projektach i konstrukcjach wiemy gdzie szukać i jak poradzić sobie w każdych warunkach, aby wyniki badania były wiarygodne i przydatne. Wraz z badaniem dostarczamy wszelkich protokołów i konkretnych dokumentacji wad. Zadzwoń lub wyślij do nas zapytanie. Przygotujemy dostosowaną dla Ciebie wycenę oraz udzielimy odpowiedzi na wszelkie pytania.
Zapewniamy kompleksową obsługę w badaniach nieniszczących. Zapewniamy sprawne i precyzyjne wykonanie badań penetracyjnych (PT). Szybko wykryjemy i zidentyfikujemy wady badanych powierzchni. Zweryfikujemy elementy wykonane z nieporowatych materiałów między innymi stal, aluminium, miedź, tytan, mosiądz, tworzywa sztuczne. Znajdziemy wady na detalach i elementach w stanie surowym lub już po obróbce, które mogą być w przyszłości powodem awarii. Namierzymy problemy powstałe w czasie produkcji, co pozytywnie wpłynie na jakość całego projektu i powtarzalność detali.
Badania penetracyjne wykorzystują zjawisko zwane kapilarność. Działa to na zasadzie, iż ciecz wnika do wąskiej przestrzeni, co pozwala wykryć drobne wady. Następnie wznosi się i je ujawnia. Badania penetracyjne pozwolą wykryć np. pęcherze powstałe w spoinach, brak przetopów, pęknięcia. Jeśli chodzi o podstawowe preparaty, które są potrzebne do przeprowadzenia badania penetracyjnego, możemy opisać 3 wyróżniające się preparaty.
Zacznijmy od penetrantów. W zależności od producenta ich skład się różni. Są ich trzy typy, które rozróżniamy poprzez oznaczenia od I do III. Do danego materiału możemy wybrać odpowiednie penetranty, które różnią się: penetrantów do badania penetracyjnego:
W trakcie prowadzenia badań penetracyjnych, aby zmyć nadmiar penetranta używamy zmywacza. Sam zmywacz nie powinien być bezpośrednio nakładany na materiał, który jest przedmiotem badania penetracyjnego. To ciecz, która charakteryzuje się:
Ostatni niezbędny do badania penetracyjnego preparat to wywoływacz. Jest to silnie chłonąca substancja. W zależności od badanego materiału możemy go nanieść różnymi metodami np. spryskiwanie, zanurzanie, napylanie. Jest kilka rodzajów wywoływacze ciekłe wodne i rozpuszczalnikowe oraz suche, które są też dopasowywane do wielkości elementu, powierzchni (jej kształtu i stanu).
Badanie penetracyjne spoin PT przy wykorzystaniu tych preparatów najczęściej polega na tym, że:
